Turbocad - Multi Shrink / Extend line is not working properly

Multi Shrink / Extend line is not working or only partially ?

If you happen to select multiple lines you want to extend to a target object ( line, curve , polyline , ect ... ) and that any or all of these lines do not extend themselves as you wish, then this tutorial is for you. It aims to fix this

Une version en FRANÇAIS de cet article est disponible à cette adresse

The software that I use for this tutorial is Turbocad in its 2015 version, but the solution can be applied equally well in other CAD software

 So let's get started !

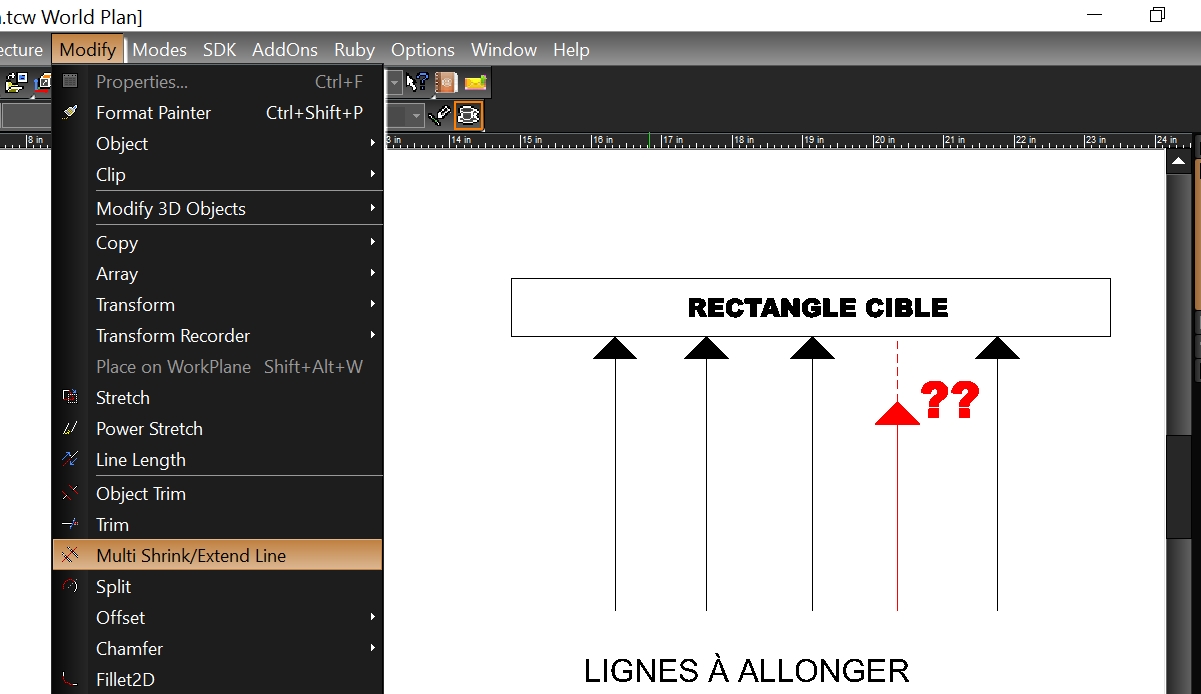

You may notice that the command will not work in whole or in part before his final run when you select the lines  to be extend . Then you notice that one or more lines have no end point

First deselect all the objects there select



To fix this we will put all the objects that will be used on the same WorkPlane. Now select the lines you want to lenghten and the target object, for this tutorial will be the " target Rectangle" , which will limit lines lengthen

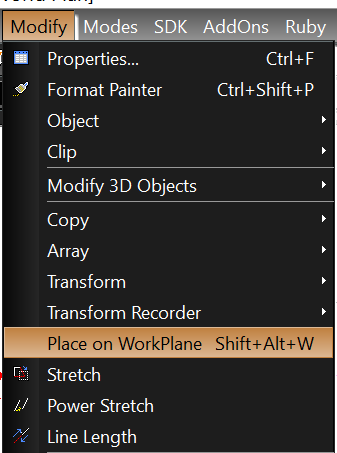

 Then for Turbocad users, go to the Modify menu and click on the command Place on WorkPlane (Shift + Alt + W). If you are using another CAD software , find the command that put the objects on your current work plan

Uncheck select lines and other objects

Repeat the command Multi Shrink / Extend line , select the lines to extend and complete the order by clicking on the object that will limit these same lines

Voilà ! you just solve your problem ! In rare cases it may be that you have to repeat this process a second time

What could cause such a problem?

This can be a mistake object manipulation at creation , moving objects on different  WorkPlane or running a software error


If you have other causes and want to share them with the community please forward them to me or add a comment to this article

Wants more Turbocad tutorials, go to this adress


Thank you for your visit and good day!

Jean

Turbocad - Multi shrink/Extend line ne fonctionne pas correctement

An ENGLISH version of this tutorial is available at this adress

Multi shrink/Extend line ne fonctionne pas ou en partie seulement

S'il vous arrive de sélectionner plusieurs lignes que vous voulez allonger ou raccourcir jusqu'à un objet cible (ligne, courbe, poly ligne, ect...) et que une ou toutes ces lignes ne s'allongent ou ne se raccourssissent pas tel que vous le souhaitez, alors ce tutoriel est pour vous. Il vise à corriger ce problème de façon rapide et efficace

Le logiciel que j'utilise pour ce tutoriel est Turbocad dans sa version 2015 mais la solution peut s'appliquer tout aussi bien dans d'autres logiciels de DAO (CAD)

Alors débutons maintenant !

Vous pouvez remarquez que la commande ne fonctionnera pas en tout ou en partie avant même son exécution finale lorsque vous sélectionnez les lignes à allonger. Vous remarquez alors qu'une ou plusieurs lignes n'ont pas de Point final (End point)

Premièrement désélectionnez tout les objets s'il y en a de sélectionner

Pour solutionner ce problème nous allons remettre tout les objets qui seront utilisés sur le même plan de travail (WorkPlane). Maintenant sélectionnez les lignes que vous voulez allonger et l'objet cible, pour ce tutoriel ce sera le "Rectangle cible", qui servira de limites aux lignes à allonger

Ensuite, pour les utlisateurs de Turbocad, rendez-vous dans le menu Modify et cliquez sur la commande Place on WorkPlane (Shift+Alt+W). Si vous utilisez un autre logiciel de DAO, trouvez la commande qui placent les objets sur votre plan de travail actuel

Désélectionnez les lignes et autres objets sélectionnez

Refaites la commande Multi shrink/Extend line, sélectionnez les lignes à allonger et terminer la commande en cliquant sur l'objet qui servira de limites à ces mêmes lignes

Voilà vous venez de résoudre votre problème ! Dans de rares cas il se peut que vous ayez à refaire cette démarche une deuxième fois

Qu'est-ce qui peut causer un tel problème ?

Ce peut être une erreur de manipulation d'objet lors de leur création, le déplacement d'objet sur différents plan de travail (WorkPlane) ou une erreur d'exécution du logiciel

Si vous avez d'autres causes et voulez les partagez avec la communauté n'hésitez pas à me les transmettre ou ajoutez un commentaire à cet article

Vous voulez plus de tutoriels de Turbocad, cliquez ici

Merci de votre visite et bonne journée !

Turbocad, l'Alternative valide
Turbocad, the valid Alternative

Jean
